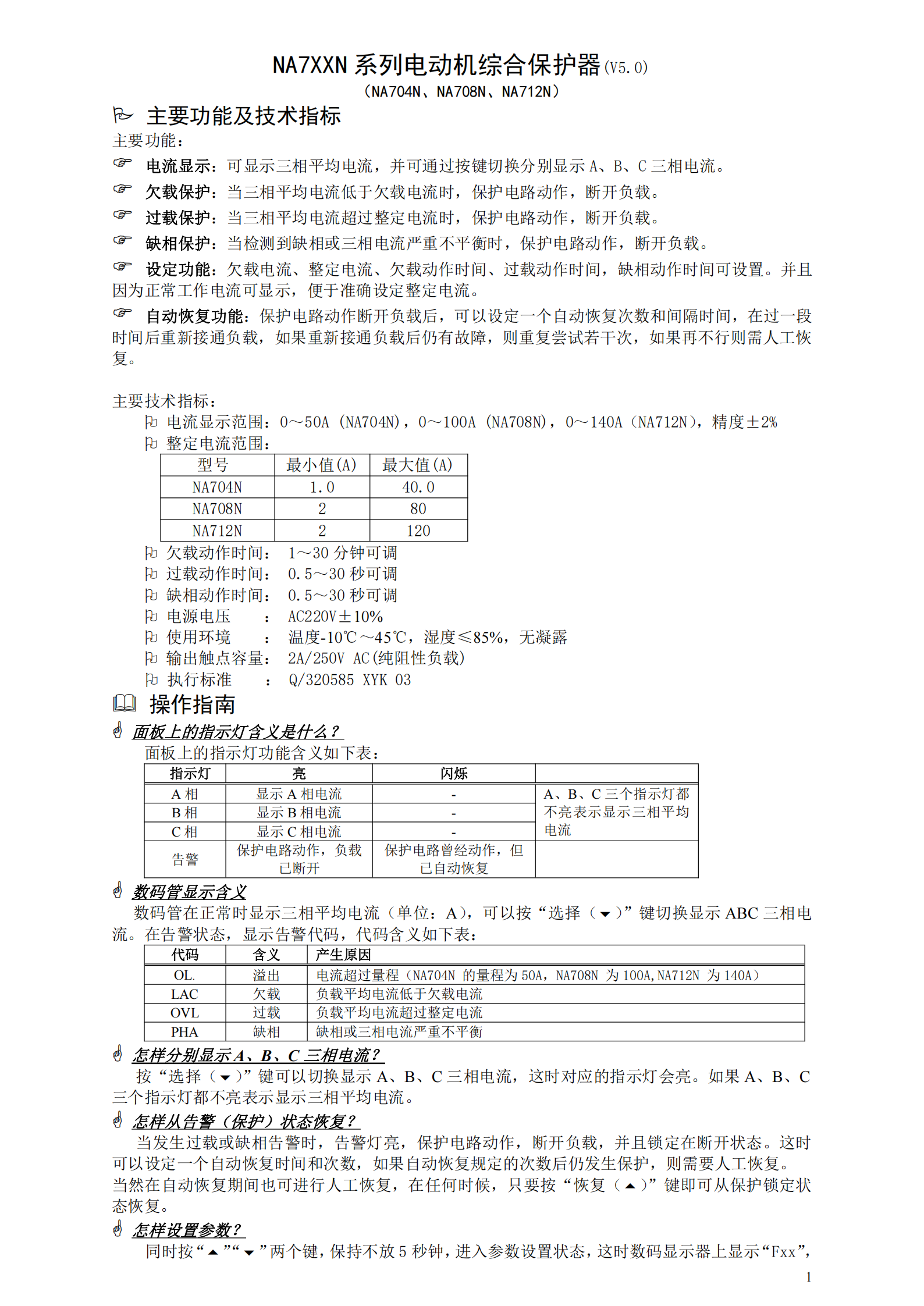

新亚洲冷库控制箱系列电动机综合保护器(V5.0)
主要功能及技术指标 主要功能：
电流显示：可显示三相平均电流，并可通过按键切换分别显示 A、B、C 三相电流。
欠载保护：当三相平均电流低于欠载电流时，保护电路动作，断开负载。
过载保护：当三相平均电流超过整定电流时，保护电路动作，断开负载。
缺相保护：当检测到缺相或三相电流严重不平衡时，保护电路动作，断开负载。
设定功能：欠载电流、整定电流、欠载动作时间、过载动作时间，缺相动作时间可设置。并且 因为正常工作电流可显示，便于准确设定整定电流。
自动恢复功能：保护电路动作断开负载后，可以设定一个自动恢复次数和间隔时间，在过一段 时间后重新接通负载，如果重新接通负载后仍有故障，则重复尝试若干次，如果再不行则需人工恢 复。
主要技术指标：
电流显示范围：0～50A (NA704N)，0～100A (NA708N)，0～140A（NA712N），精度±2%
整定电流范围：
型号 | 最小值(A) | 最大值(A) |
NA704N | 1.0 | 40.0 |
NA708N | 2 | 80 |
NA712N | 2 | 120 |
欠载动作时间： 1～30 分钟可调
过载动作时间： 0.5～30 秒可调
缺相动作时间： 0.5～30 秒可调
电源电压 ： AC220V±10%
使用环境 ： 温度-10℃~45℃ , 湿度≤85% ，无凝露
输出触点容量： 2A/250V AC(纯阻性负载)
执行标准 ： Q/320585 XYK 03
操作指南
面板上的指示灯含义是什么？
面板上的指示灯功能含义如下表：
指示灯 | 亮 | 闪烁 | |
A 相 | 显示 A 相电流 | - | A 、B 、C 三个指示灯都 不亮表示显示三相平均 电流 |
B 相 | 显示 B 相电流 | - | |
C 相 | 显示 C 相电流 | - | |
告警 | 保护电路动作，负载 已断开 | 保护电路曾经动作，但 已自动恢复 |
数码管显示含义
数码管在正常时显示三相平均电流（单位：A），可以按“选择（ ）”键切换显示 ABC 三相电 流。在告警状态，显示告警代码，代码含义如下表：
代码 | 含义 | 产生原因 |
OL. | 溢出 | 电流超过量程（NA704N 的量程为 50A，NA708N 为 100A,NA712N 为 140A） |
LAC | 欠载 | 负载平均电流低于欠载电流 |
OVL | 过载 | 负载平均电流超过整定电流 |
PHA | 缺相 | 缺相或三相电流严重不平衡 |
怎样分别显示A、B 、C 三相电流？
按“选择（ ）”键可以切换显示 A 、B 、C 三相电流，这时对应的指示灯会亮。如果 A 、B 、C 三个指示灯都不亮表示显示三相平均电流。
怎样从告警（保护）状态恢复？
当发生过载或缺相告警时，告警灯亮，保护电路动作，断开负载，并且锁定在断开状态。这时 可以设定一个自动恢复时间和次数，如果自动恢复规定的次数后仍发生保护，则需要人工恢复。
当然在自动恢复期间也可进行人工恢复，在任何时候，只要按“恢复（ ）”键即可从保护锁定状 态恢复。

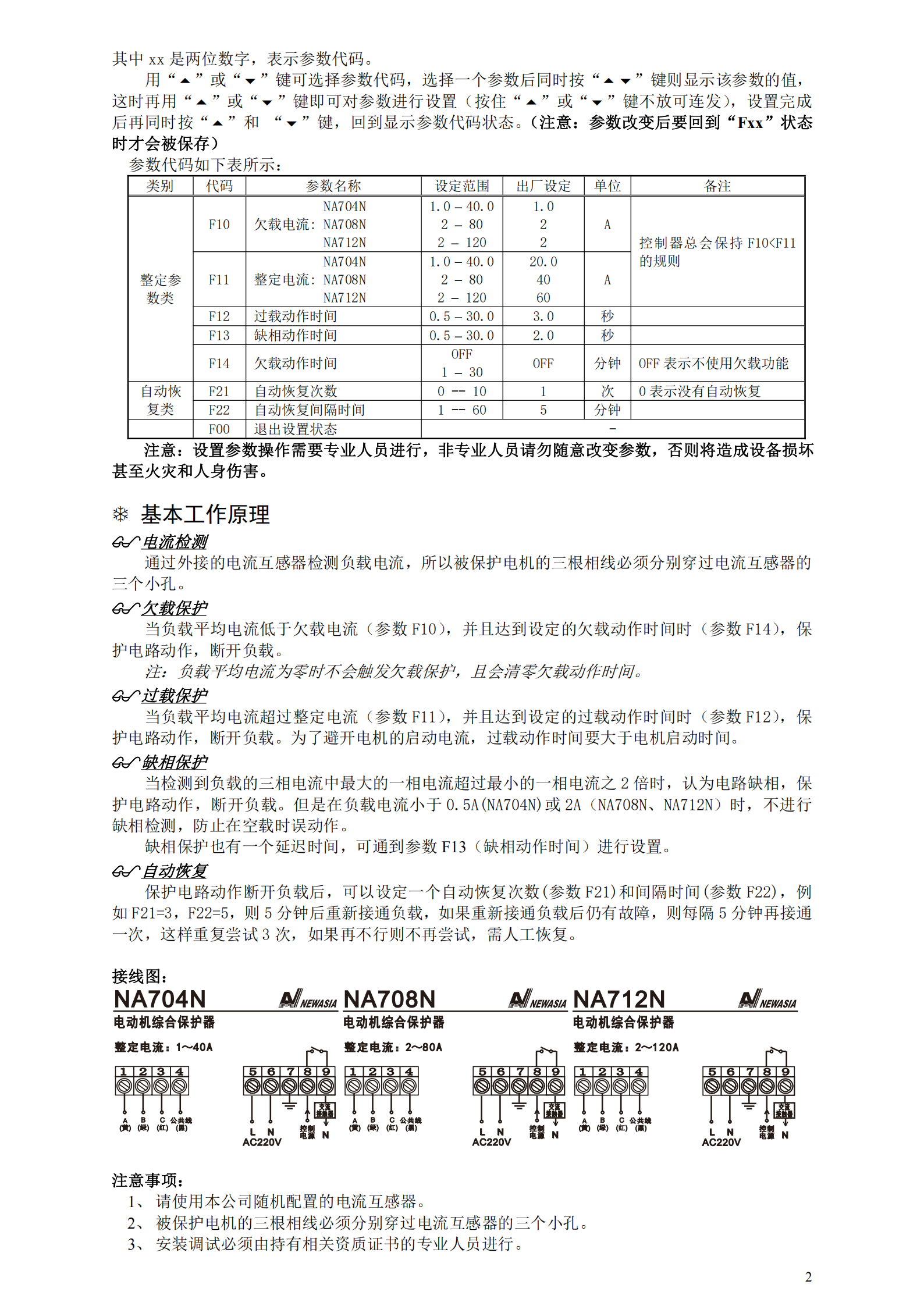

怎样设置参数？
同时按“ ”“ ”两个键，保持不放 5 秒钟，进入参数设置状态，这时数码显示器上显示“Fxx ”，
其中xx 是两位数字，表示参数代码。
用“ ”或“ ”键可选择参数代码，选择一个参数后同时按“ ”键则显示该参数的值， 这时再用“ ”或“ ”键即可对参数进行设置（按住“ ”或“ ”键不放可连发），设置完成 后再同时按“ ”和 “ ”键，回到显示参数代码状态。（注意：参数改变后要回到“Fxx ”状态 时才会被保存）
参数代码如下表所示：
类别 | 代码 | 参数名称 | 设定范围 | 出厂设定 | 单位 | 备注 |
整定参 数类 | F10 | NA704N 欠载电流: NA708N NA712N | 1.0 - 40.0 2 - 80 2 - 120 | 1.0 2 2 |
A |
控制器总会保持 F10<F11 的规则 |
F11 | NA704N 整定电流: NA708N NA712N | 1.0 - 40.0 2 - 80 2 - 120 | 20.0 40 60 |
A | ||
F12 | 过载动作时间 | 0.5 - 30.0 | 3.0 | 秒 | ||
F13 | 缺相动作时间 | 0.5 - 30.0 | 2.0 | 秒 | ||
F14 | 欠载动作时间 | OFF 1 - 30 | OFF | 分钟 | OFF 表示不使用欠载功能 | |
自动恢 复类 | F21 | 自动恢复次数 | 0 -- 10 | 1 | 次 | 0 表示没有自动恢复 |
F22 | 自动恢复间隔时间 | 1 -- 60 | 5 | 分钟 | ||
F00 | 退出设置状态 | - | ||||
注意：设置参数操作需要专业人员进行，非专业人员请勿随意改变参数，否则将造成设备损坏 甚至火灾和人身伤害。
基本工作原理
电流检测
通过外接的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的 三个小孔。
欠载保护
当负载平均电流低于欠载电流（参数F10），并且达到设定的欠载动作时间时（参数F14），保 护电路动作，断开负载。
注：负载平均电流为零时不会触发欠载保护，且会清零欠载动作时间。
过载保护
当负载平均电流超过整定电流（参数F11），并且达到设定的过载动作时间时（参数F12），保 护电路动作，断开负载。为了避开电机的启动电流，过载动作时间要大于电机启动时间。
缺相保护
当检测到负载的三相电流中最大的一相电流超过最小的一相电流之 2 倍时，认为电路缺相，保 护电路动作，断开负载。但是在负载电流小于 0.5A(NA704N)或 2A（NA708N、NA712N）时，不进行 缺相检测，防止在空载时误动作。
缺相保护也有一个延迟时间，可通到参数 F13（缺相动作时间）进行设置。
自动恢复
保护电路动作断开负载后，可以设定一个自动恢复次数(参数 F21)和间隔时间(参数 F22)，例 如 F21=3，F22=5，则 5 分钟后重新接通负载，如果重新接通负载后仍有故障，则每隔 5 分钟再接通 一次，这样重复尝试 3 次，如果再不行则不再尝试，需人工恢复。
接线图：
NA704N /NEWASA NA708N /NEWASA NA712N /NEWAA
电动机综合保护器 整定电流: 1~40A
2 | |||
|
|
|
|
电动机综合保护器
整定电流: 2~80A
2 | ||||
|
|
|
|
|
VI
N
电动机综合保护器
整定电流: 2~120A
2 | |||
|
|
|
|
N
7 |
N
注意事项：
1 、 请使用本公司随机配置的电流互感器。
2 、 被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
3 、 安装调试必须由持有相关资质证书的专业人员进行。
